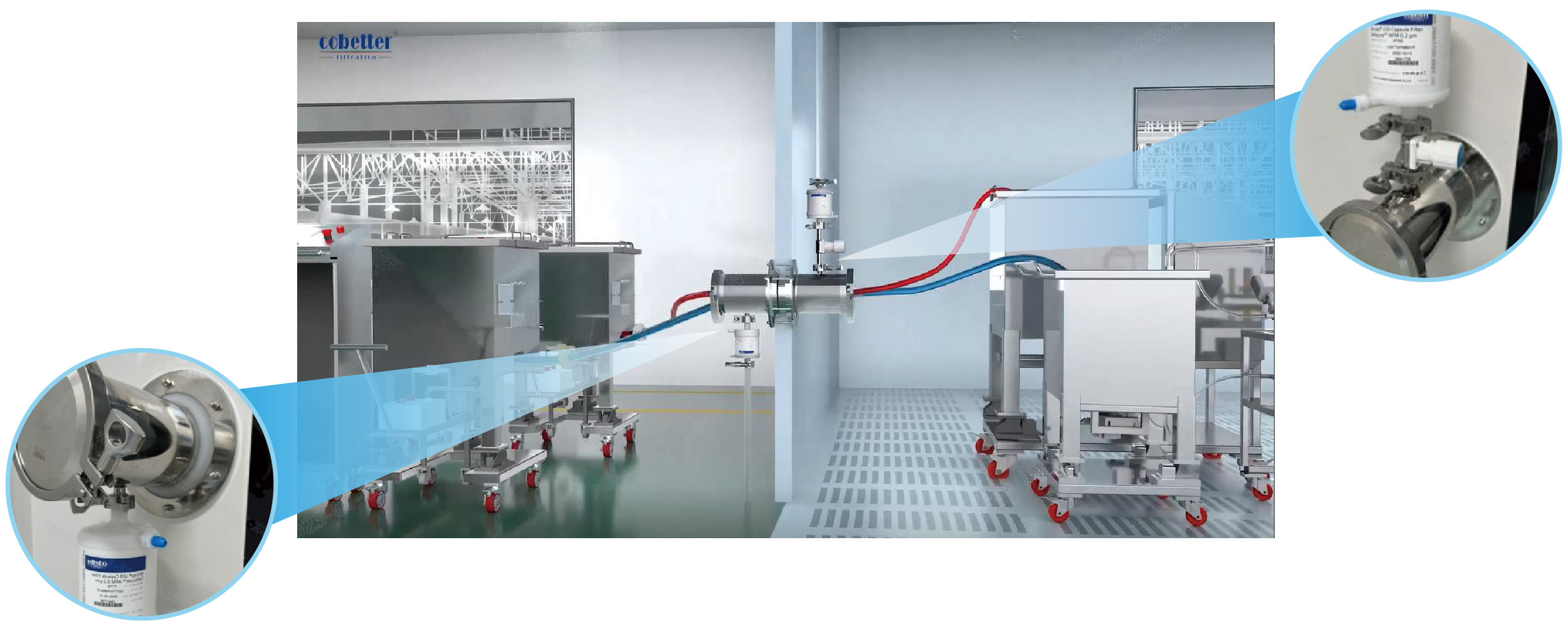

在生物制药生产中，洁净度与安全性直接关乎药品质量。不同洁净级别区域间的物料传输是污染控制的关键环节。穿墙系统作为洁净区间的核心接口，可实现物料的无菌、密闭传输，有效降低污染风险。
科百特CP系列穿墙系统
科百特CP系列穿墙系统专为洁净厂房流体无菌传输设计，适用于同级及跨级洁净区域。系统由SS316L穿墙通道、一次性耗材、传输套筒、卡箍、盲板、硅胶以及EPDM密封件组成，实现封闭无菌传输，降低泄漏污染风险。同时一次性耗材免去清洗、消毒与验证，简化操作。
CP系列支持按需定制，可根据洁净等级、管路规格及工艺需求提供不同穿墙组件方案，满足多种洁净环境下的流体传输需求。

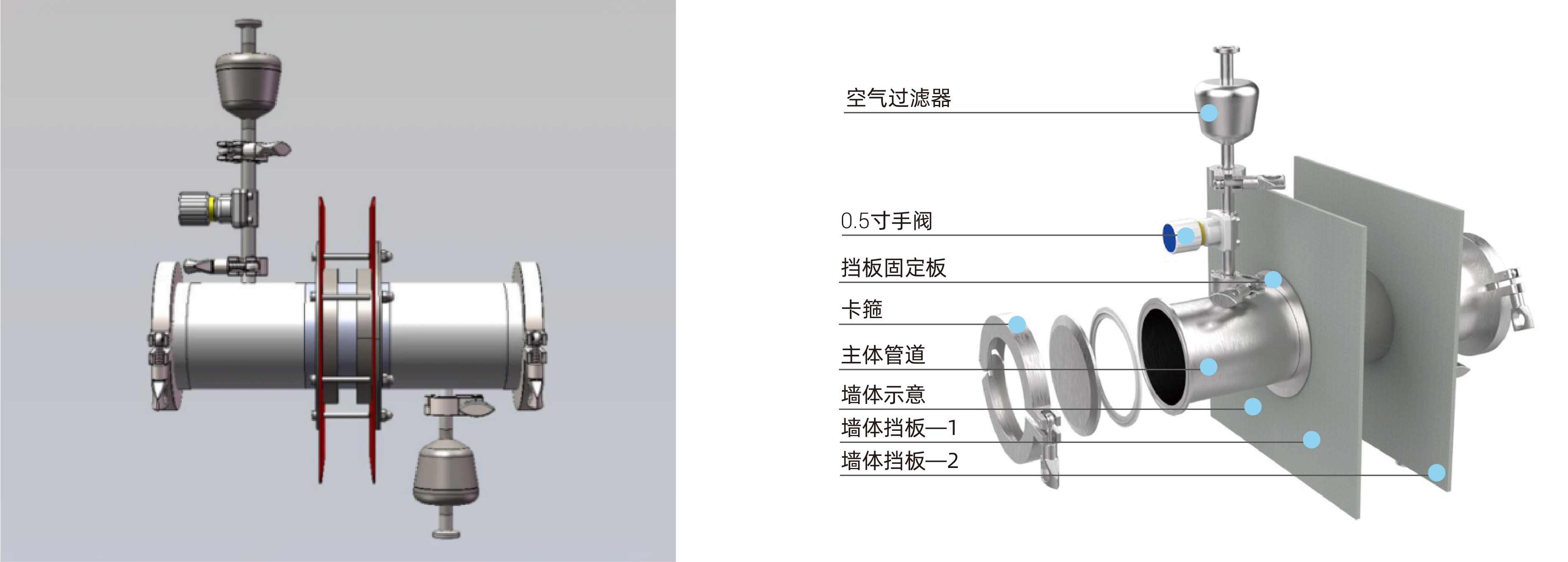

注：穿墙系统固件主要包括主体管道、墙体挡板、挡板固定板、墙体挡板密封垫圈、卡箍、盲板、密封垫圈、手动隔膜阀、及其它部件，空气滤器需要独立订购，不包含在固件安装体中。
一次性穿墙组件解决方案
面向不同洁净区域的灵活穿墙传输解决方案
针对生物制药及无菌工艺中不同洁净区域之间的物料、流体传输需求，我们将提供不同一次性穿墙组件设计方案：穿墙组件单元、穿墙器硅胶闷盖以及特殊定制化方案。
所有方案均采用一次性设计，可根据洁净区域等级、管路规格及工艺需求灵活选型，在满足不同应用场景的同时，兼顾安装便捷性、连接可靠性与使用经济性。
01 场景一：穿墙组件单元 —— 同级/跨级别洁净车间液体传输
产品特点
双侧圆盘式穿墙单元通过两侧圆盘分别与管路连接并进行可靠固定，形成相对独立的两侧连接结构，为不同洁净等级区域之间的穿墙传输提供更可靠的密封设计。
推荐应用：
不同洁净等级车间之间的流体穿墙运输。
专为相同或不同级别洁净室之间的管路穿墙（如C级→B级、D级→C级）以及同级别不同
控制标准的穿墙转运（如有毒区→无毒区）而设计。
单穿墙组件单元

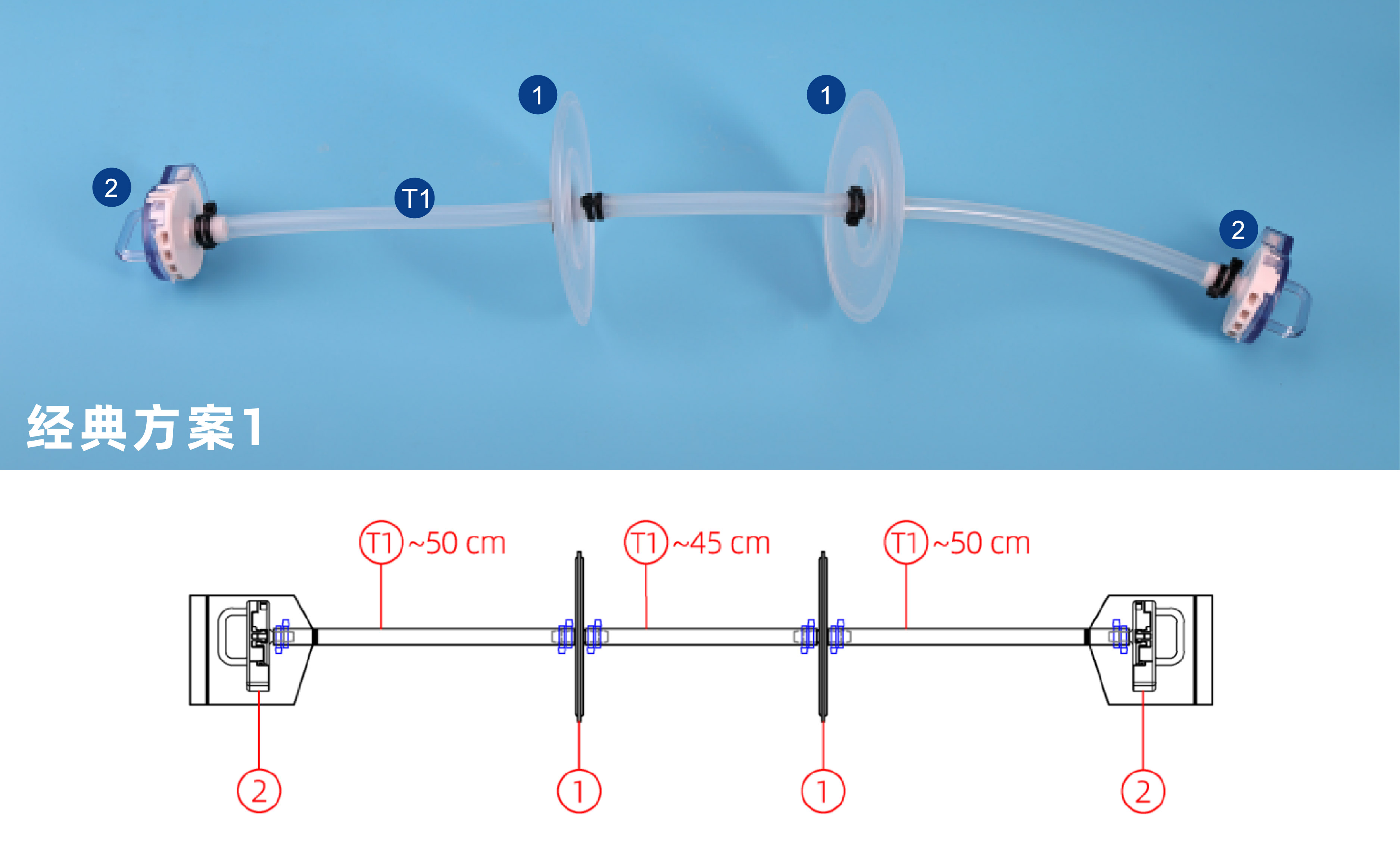

序号 | 名称 | 数量 |
| 2 | Lifemeta™ AC 无菌连接器 Aseptic Connector，1/4"HB | 2 pcs |
| 1 | 4"穿墙组件单元 4"Clean Pass Unit，1/4"HB | 2 pcs |
| T1 | Lifemeta™ STT硅胶管 Si (Pt) Tubing，ID1/4"*OD7/16" | 145 cm |
适用于内径1/4", 3/8”或1/2”的硅胶管或热塑管。

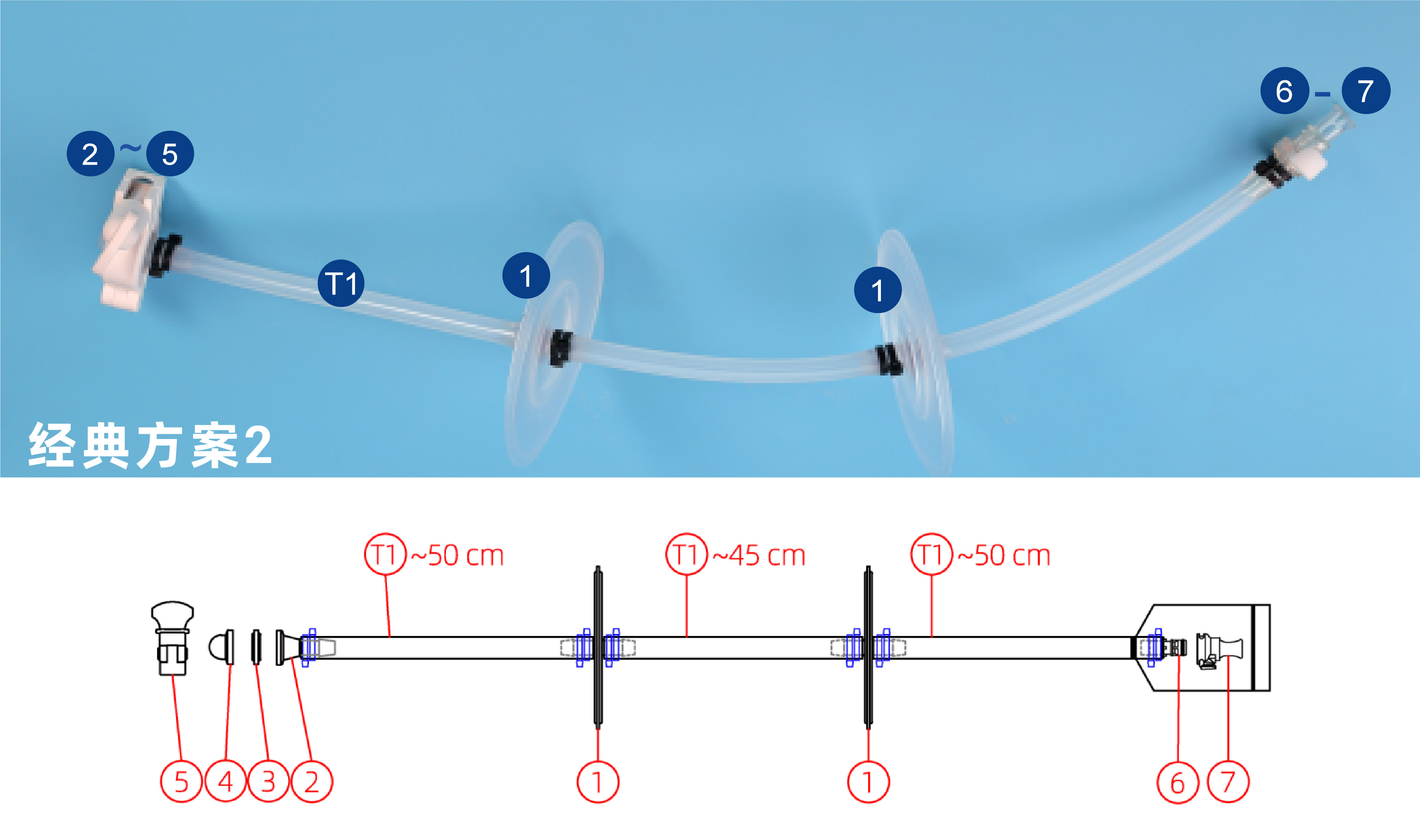

| 序号 | 名称 | 数量 |
| 7 | Lifemeta™ ECS 母堵头 Sealing Cap | 1 pcs |
| 6 | Lifemeta™ ECS 公接头 Coupling Inserts，3/8"HB | 1 pcs |
| 5 | 快装卡箍 TC Clamp，3/4"TC | 1 pcs |
| 4 | 快装闷盖 TC Blind Cap，3/4"TC | 1 pcs |
| 3 | 硅胶密封圈 Silicone Gasket，3/4"TC | 1 pcs |
| 2 | 快装转接头 Sanitary Fitting, 3/8"HB-3/4"TC | 1 pcs |
| 1 | 4"穿墙单元 4"Clean Pass Unit，3/8"HB | 2 pcs |
| T1 | Lifemeta™ STT硅胶管 Si (Pt) Tubing，ID3/8"*OD5/8" | 145 cm |
适用于内径1/4", 3/8”或1/2”的硅胶管或热塑管。

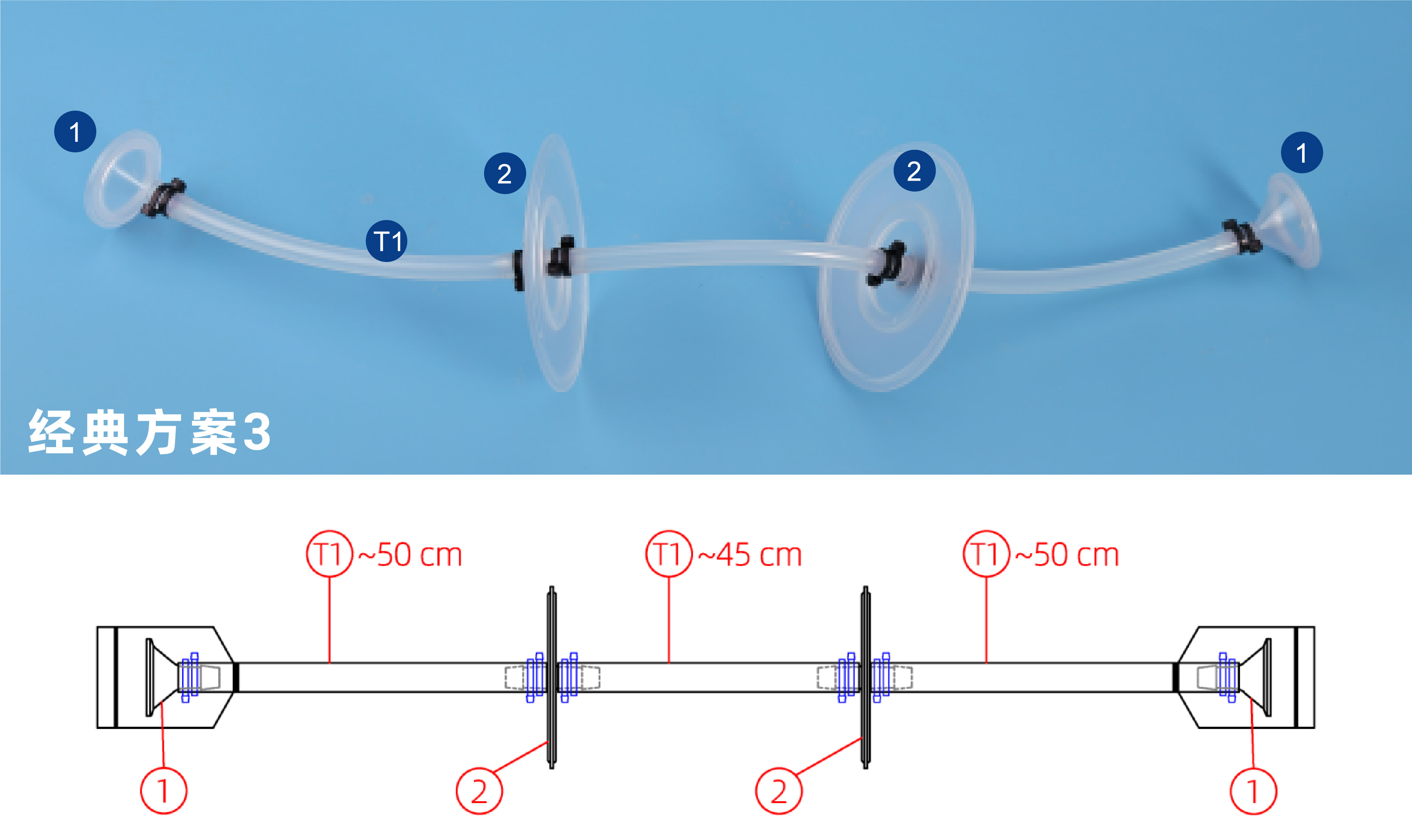

序号 | 名称 | 数量 |
| 2 | 4"穿墙组件单元 4"Clean Pass Unit，1/2"HB | 2 pcs |
| 1 | 快装转接头 Sanitary Fitting, 1/2"HB-1.5"TC | 2 pcs |
| T1 | Lifemeta™ STT硅胶管 Si (Pt) Tubing，ID1/2"*OD3/4" | 145 cm |
适用于内径1/4", 3/8”或1/2”的硅胶管或热塑管。

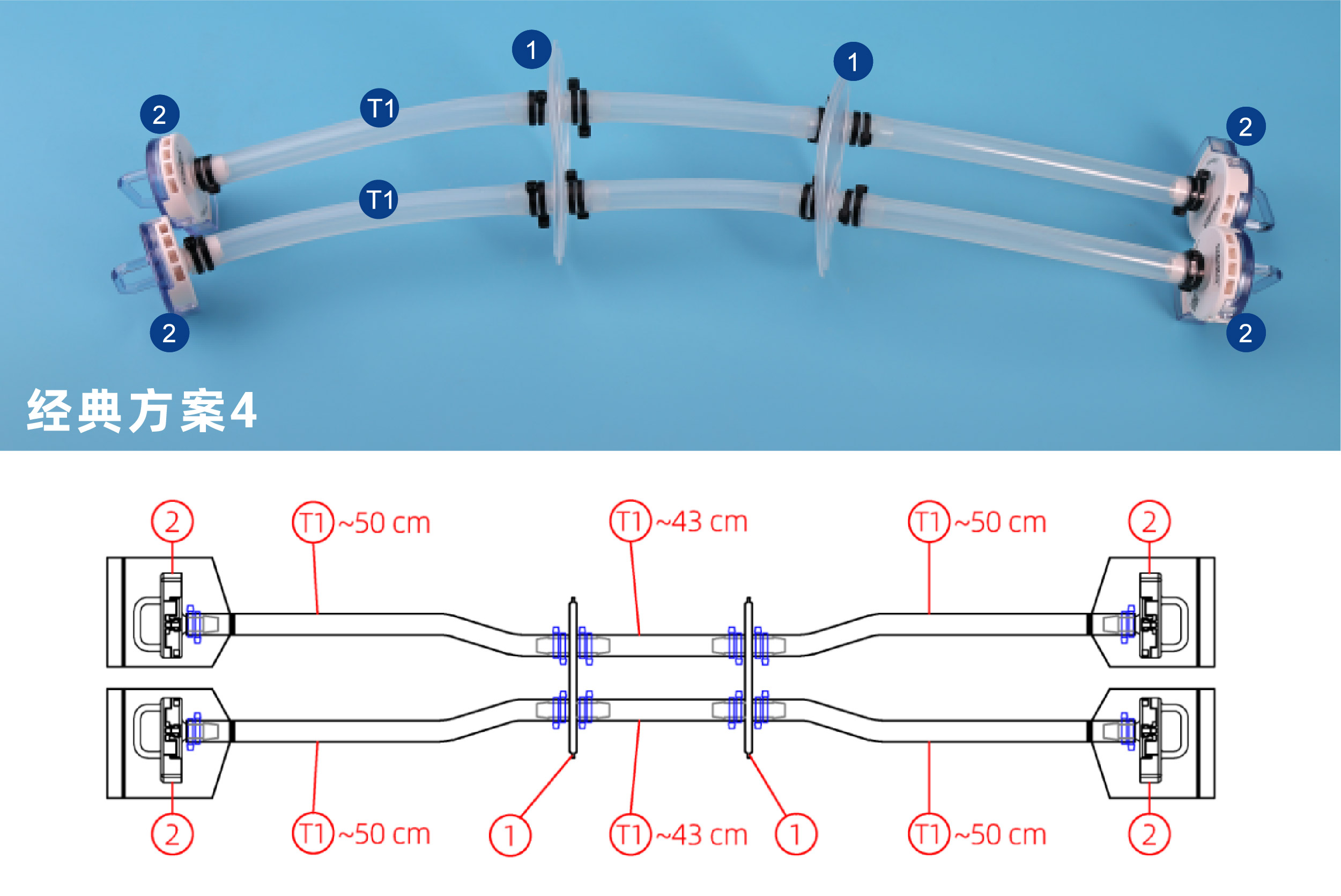

双穿墙组件单元
序号 | 名称 | 数量 |
| 2 | Lifemeta ™ AC 无菌连接器 Aseptic Connector, 3/8"HB | 4 pcs |
| 1 | 4"穿墙组件单元 4" Clean Pass Unit，3/8"HB-3/8"HB | 2 pcs |
| T1 | Lifemeta™ STT硅胶管 Si (Pt) Tubing，ID3/8"*OD5/8" | 286 cm |
适用于内径3/8"的硅胶管或热塑管。
02 场景二：穿墙器硅胶闷盖组件 —— 同级别洁净车间液体传输
产品特点
本方案采用硅胶材质闷盖，中心穿孔，管路直接贯穿闷盖后穿墙而过。通过硅胶材料与管路之间的过盈配合实现密封。产品提供单孔与双孔两种规格，孔径涵盖11mm、15.8mm、19mm、25mm、34mm等多种尺寸，适配不同管径需求。
推荐应用：
同一洁净等级洁净车间之间的穿墙运输。
适用于相同等级洁净室之间的管路穿墙场景（如C级→C级、B级→B级）。
单孔穿墙器硅胶闷盖单元定制方案

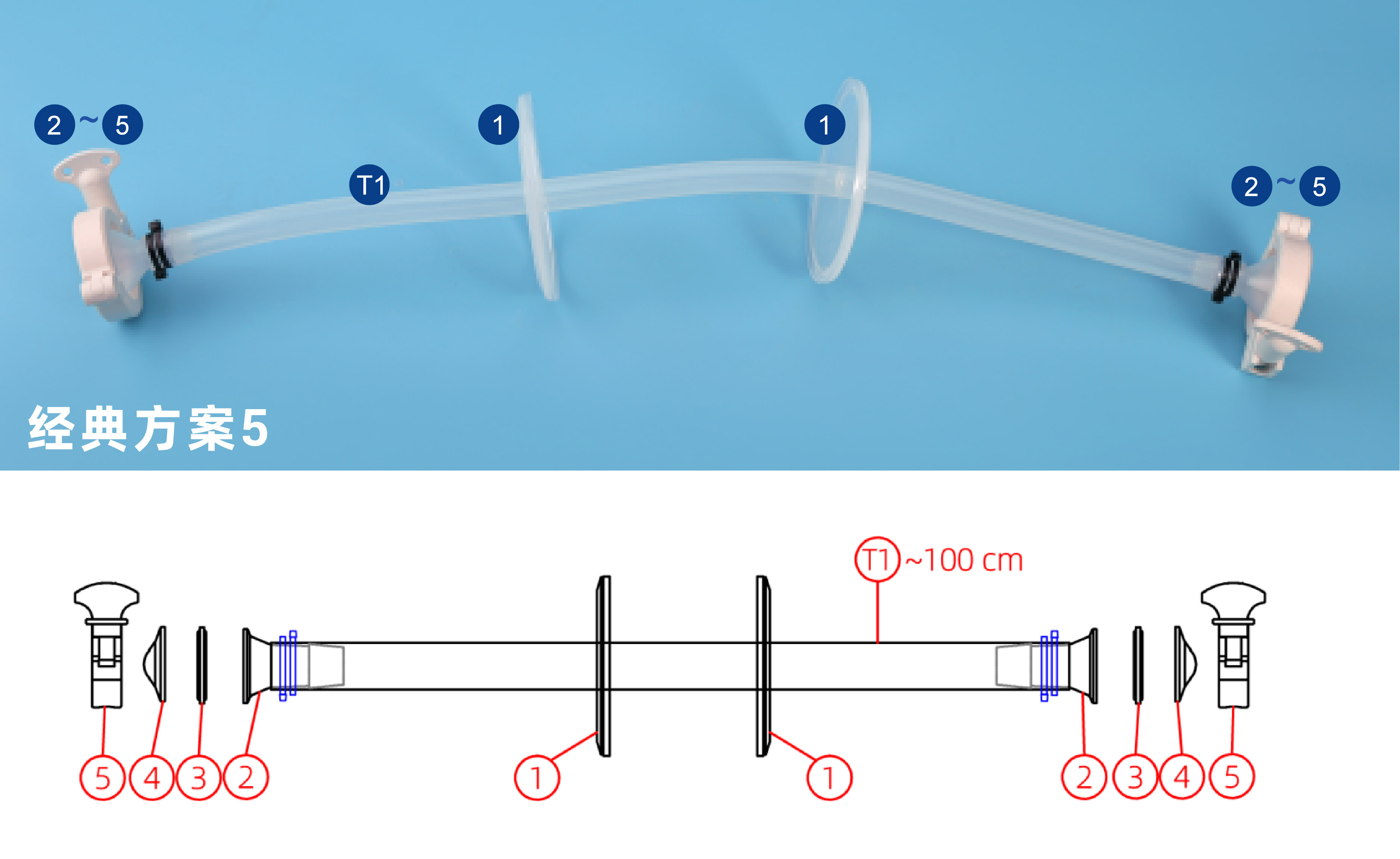

序号 | 名称 | 数量 |
| 5 | 快装卡箍 TC Clamp，1.5"TC | 2 pcs |
| 4 | 快装闷盖 TC Blind Cap，1.5"TC | 2 pcs |
| 3 | 硅胶密封圈 Silicone Gasket，1.5"TC | 2 pcs |
| 2 | 快装转接头 Sanitary Fitting，1/2"HB-1.5"TC | 2 pcs |
| 1 | 4"穿墙器硅胶闷盖，单孔19mm | 2 pcs |
| T1 | Lifemeta™ STT硅胶管 Si (Pt) Tubing，ID1/2"*OD3/4" | 100 cm |
单孔穿墙器硅胶闷盖单元可灵活定制，闷盖孔径适用于外径7/16"、5/8"、3/4"、1"以及1-1/8"的硅胶管或热塑管。
双孔穿墙器硅胶闷盖单元定制方案

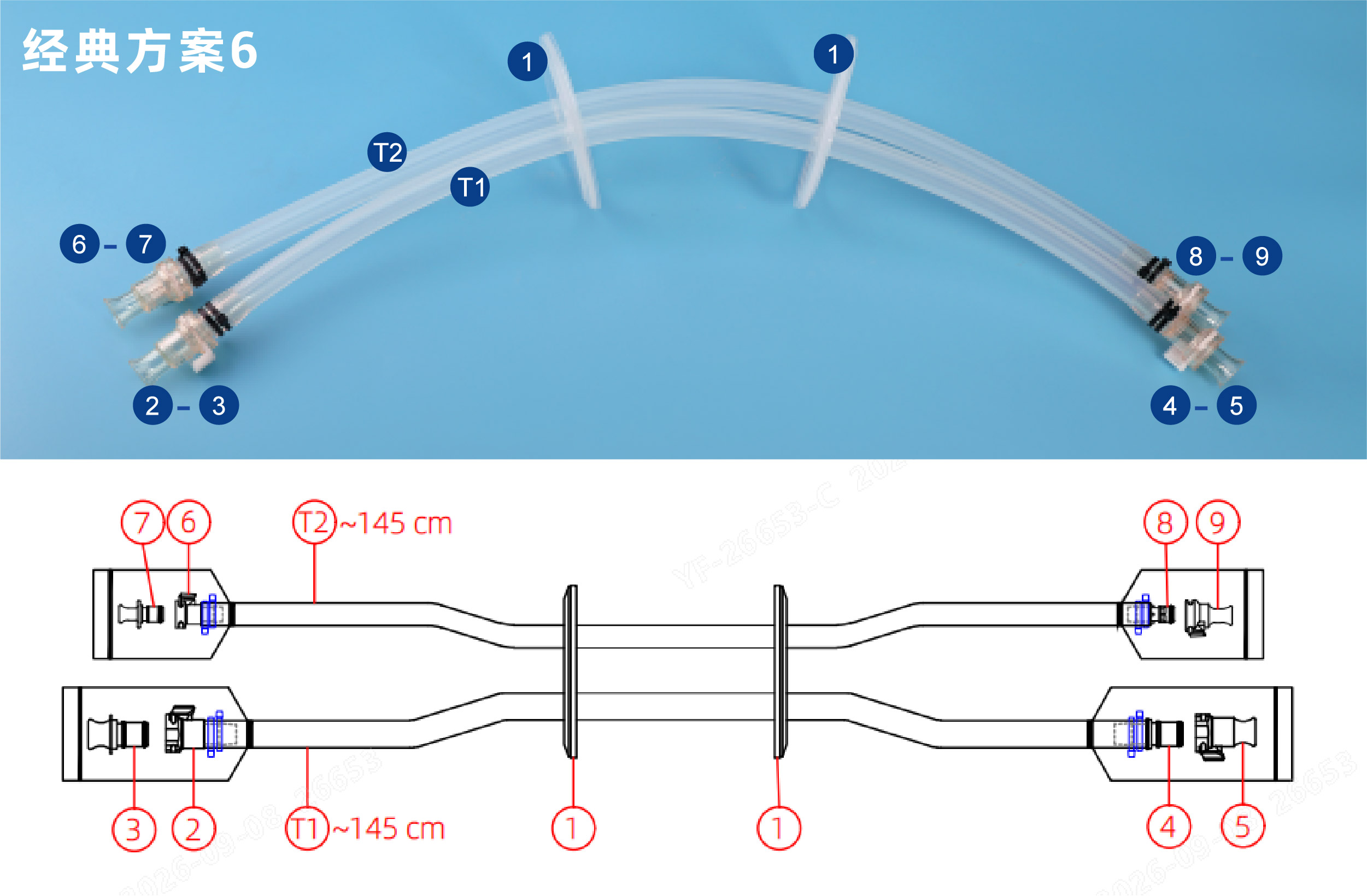

序号 | 名称 | 数量 |
| 9 | Lifemeta™ ECS 母堵头 Sealing Cap | 1 pcs |
| 8 | Lifemeta™ ECS 公接头Coupling Inserts，3/8"HB | 1 pcs |
| 7 | Lifemeta™ ECS 公堵头 Sealing Plug | 1 pcs |
| 6 | Lifemeta™ ECS 母接头 Coupling Bodies，3/8"HB | 1 pcs |
| 5 | Lifemeta™ ECM 母堵头 Sealing Cap | 1 pcs |
| 4 | Lifemeta™ ECM 公接头Coupling Inserts，1/2"HB | 1 pcs |
| 3 | Lifemeta™ ECM 公堵头 Sealing Plug | 1 pcs |
| 2 | Lifemeta™ ECM 母接头 Coupling Bodies，1/2"HB | 1 pcs |
| 1 | 4"穿墙器硅胶闷盖，双孔 15.8mm、19mm | 2 pcs |
| T2 | Lifemeta™ STT硅胶管 Si (Pt) Tubing，ID3/8"*OD5/8" | 145 cm |
| T1 | Lifemeta™ STT硅胶管 Si (Pt) Tubing，ID1/2"*OD3/4" | 145 cm |
双孔穿墙器硅胶闷盖单元可灵活定制，闷盖孔径适用于外径7/16"、5/8"以及3/4"的硅胶管或热塑管。
03 场景三：定制化一次性穿墙组件
焊接式简易穿墙组件
产品特点
针对特殊场景下的直接物料传递，科百特提供焊接式简易穿墙组件定制方案，适用于成本敏感、安装空间受限或需要快速部署的应用场景。方案将双侧圆盘与投料口一体化焊接，圆盘两侧宝塔结构连接管路并通过扎带固定密封，无需额外配置金属套筒及其他不锈钢穿墙通道，结构简洁、安装便捷，可根据现场需求灵活定制。
推荐应用：
特殊场景下的液体传输。
适用于对结构简洁性、安装便利性及定制化程度要求较高的应用场景。

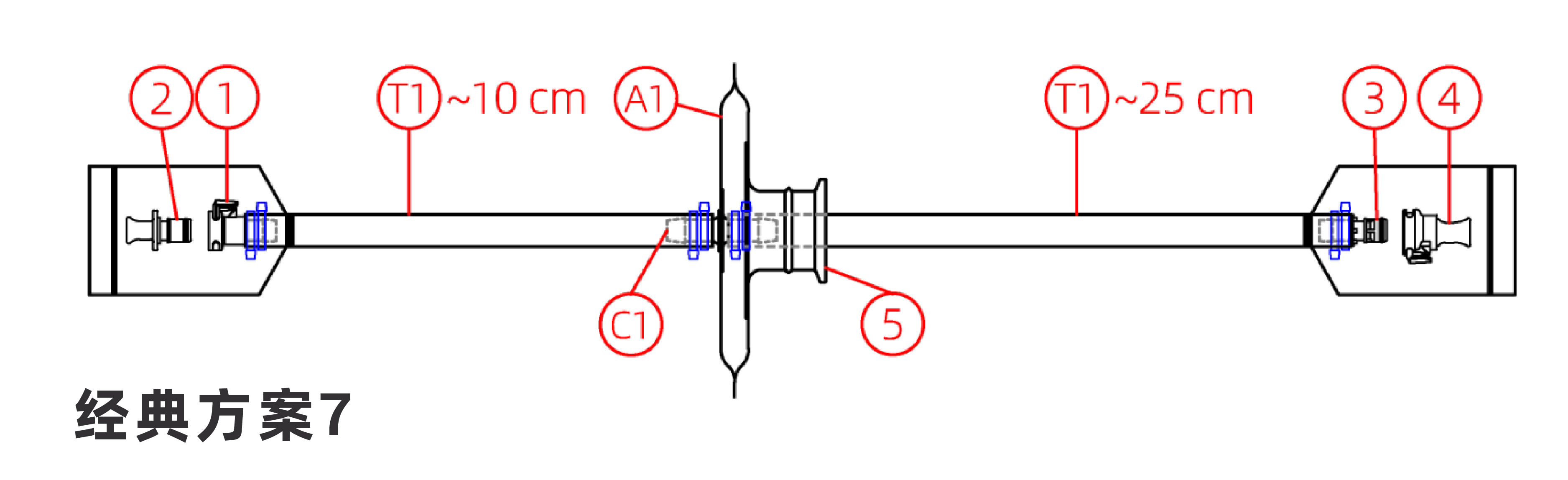

序号 | 名称 | 数量 |
| 5 | 投料口 Powder Port，1.5"TC | 1 pcs |
| 4 | Lifemeta™ ECS 母堵头 Sealing Cap | 1 pcs |
| 3 | Lifemeta™ ECS 公接头 Coupling Inserts，3/8"HB | 1 pcs |
| 2 | Lifemeta™ ECS 公堵头 Sealing Plug | 1 pcs |
| 1 | Lifemeta™ ECS 母接头 Coupling Bodies，3/8"HB | 1 pcs |
| C1 | 双侧圆盘接头 Opposable Barbs，3/8"HB | 1 pcs |
| A1 | 穿墙单元膜片，Lifemeta KA film | 1 pcs |
| T1 | Lifemeta™ STT硅胶管 Si (Pt) Tubing，ID3/8"*OD5/8" | 35 cm |
焊接式简易穿墙组件提供多尺寸投料口，可适配多种双侧圆盘接头焊接，同时管路选型多样，内径尺寸包括 1/8"、1/4"、3/8" 和 1/2" 等多种规格。
以上场景与方案仅为常见参考。我们更建议您立足实际工艺需求，灵活匹配一次性管路、连接件及穿墙组件。科百特以快速响应的一站式解决方案与深度定制化服务，助力药品生产实现无菌安全与技术跃迁，为每一程流体传输保驾护航。
